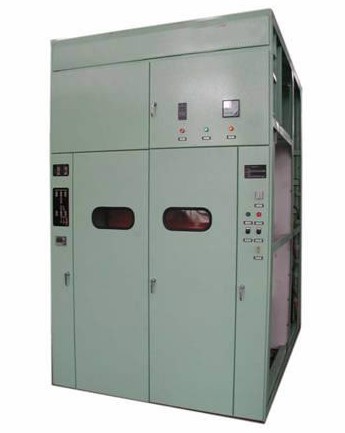

JYN1—40.5交流金屬封閉間隔移開式開關設備

1、產品概述

JYN1—40.5交流金屬封閉間隔移開式開關柜(以下簡稱開關柜)系三相交流50Hz戶內裝置的金屬封閉式開關設備，是用于發電廠，變電所中系統額定電壓40．5kV，額電****電流為1600A的單母線或單母線分段的成套配電裝置。本開關柜具防止誤操作斷路器，防止帶負荷推拉手車、防止帶電掛接地線、防止帶接地線送電和防止誤人帶電間隔(簡稱：“五防”功能)。

本產品符合GB3906《3~35kV交流金屬封閉式開關設備》、IEC60298《額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控制設備標準》。

2、型號及含義

J Y N 1—40.5 □-□□

額定短路開斷電流（kA）

額定電流（A）

額定電壓（kV）

設計序號

戶內

移開式（手車式）

金屬鎧裝式

3、正常使用條件

3.1 環境溫度： -15℃~ +40℃；

3.2 海拔高度： 2000m及以下；

3.3 濕度條件：

日平均值不大于95%，水蒸氣壓力日平均值不超過2.2kPa；

月平均值不大于90%，水蒸氣壓力月平均值不超過1.8kPa。

3.4 地震烈度：不超過8度；

3.5 沒有腐蝕性或可燃性氣體等明顯污染的場所。

注：超過上述正常使用條件時，用戶可與本公司協商。

4、主要技術參數

名稱		單位	數據
額定電壓		kV	40.5
額定電流	主母線的額定電流	A	630、1250、1600
額定電流	配用斷路器的額定電流	A	630、1250、1600、2000
額定絕緣水平	1min工頻耐受電壓，極間、極地間/斷口間	kV	95
	雷電沖擊耐受電壓（峰值），極間、極地間/斷口間	kV	185
	輔助回路、控制回路的工頻耐受點壓	V/1min	2000
額定頻率		Hz	50
額定短路開斷電流		kA	20、25、31.5
額定短時耐受電流/額定短路持續時間		kA/4s	20、25、31.5
額定峰值耐受電流		kA	50、63、80
額定短路關合電流		kA	50、63、80
控制回路額定電壓		V	DC:110 220 AC:110 220
防護等級			IP2X
外形尺寸	寬深高	mm	181824002925
重量	斷路器柜	kg	1800
